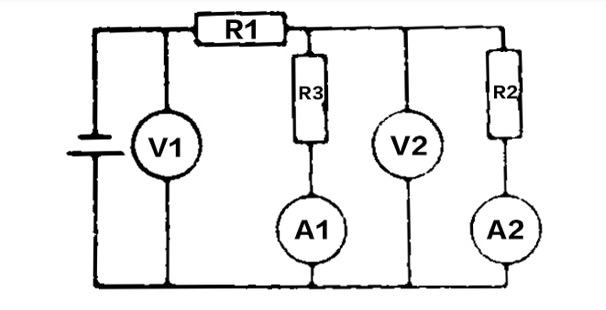

单选题 78.在下图电路中,电源电压保持不变,R1 、R2 、R3  为定值电阻且三者之间的阻值关系 为 R1>R2>R3, 下列选项中判断错误的是(  )。

A

1大 于V2

B

1小 于A2

C

1 、V2 均不为0

D

1 、A2 均不为0

正确答案 :B

解析

根据串联电路电压特点,电源电压等于各部分电路电压之和, V1 测电源电 压 ,V2 测 R3 两端电压,所以V1>V2,A      项正确;因为R2 、R3 并联,它们两端电压U 相 等,且R2>R3,    根 据I=RU (欧姆定律),在电压U 相同时,电阻越大,电流越小,所以I3 >I2, 即 A1>A2,B    项错误;由于电路是通路,有电流通过 R3,R3  两端有电压, V2 测 R3 两端电压不为0,V1 测电源电压也不为0,C 项正确;因为R2 、R3 并联且电路是通路,所 以两条支路都有电流,A1 、A2 均 不 为 0 ,D 项正确。本题为选非题,故本题答案为B 项 。
